Compressore

Il mobile peloso visto nella pagina precedente e' stato dimensionato in base a un componente che costruiro' in seguito e che verra' fissato sopra. Il compressore montato al suo interno non puo' funzionare se non e' orizzontale, per intuire il perche' dovrete guardare la pagina  "curiosita'" su questo stesso sito.

Nella parte posteriore c'e' la ventola di raffreddamento, la presa di corrente modello PC e le ruote per gli spostamenti. Immaginando le tensioni che l'intelaiatura delle ruote produce sul mobile, ho sovradimensionato la base dello stesso e ho usato vitone giganti nella parte inferiore.


Sul davanti, in alto a sx, c'e' un'interruttore che da e toglie tensione a tutto l'impianto. Subito sotto la testa del pressostato, piu' a dx la maniglia provvisoria, al centro il manometro e, a dx, il connettore/rubinetto.

Un led verde indica lo stato attivo dell'interruttore, un led rosso indica che il compressore e' in carica. Se qualcuno dovesse chiederselo: l'interruttore fungera' da "generale" per attrezzature future.


Il rubinetto, situato nel buco, e' al riparo durante gli spostamenti. Quando in uso, gli stinchi sono al riparo del sistema di connessione.


La polvere tradisce i 3 buchi, rivelando la loro presenza. Ho usato la prima versione del compressore senza filtro per un'anno circa, infatti volevo che questi buchi fossero buchi, all'inizio. Poi ho cambiato idea.


Sul buco per il pressostato non c'e' nulla da dire: e' un buco. Quindi trapano e seghetto alternativo

Bisogna ricavare questi pezzi. Il pezzo sotto quello con la x non c'entra nulla. Il pezzo metallico offre al rubinetto un sostegno robusto, il buco e' di dimensione appena sufficiente al passaggio della parte filettata. al centro il buco per il manometro, con lo scasso per contenere la ghiera di connessione e un pezzetto di tubo. A dx 4 pezzi uguali, saranno il tubo dove infilare la mano per disconnettere il tubo della pistola. Il pezzo con la x ha un lato pari alla lunghezza di 1 dei pezzi precedenti + 1 spessore del legno usato. E' il fondo del tubo.



Particolari dei tre pezzi descritti in precedenza. Le diagonali servono a posizionare il centro del megaforo.


A sx la punta che ho usato per il megaforo. A dx il posizionamento dei 4 pezzi identici per ottenere 1 quadrato preciso.


Un buco e' piu' che sufficiente per tenere insieme il tubo finche' non sara' saldamente ancorato al resto della struttura, vale a dire il frontale del mobile e il tappo posteriore. L'accessorio sulla punta e' molto comodo, la vite sparisce nel legno.


Capito? La "ciambella" va appoggiata su un piano, prima del serraggio definitivo delle viti, altrimenti si corre il rischio che i pezzi non siano in asse.


Dopo aver bucato il pezzo con la x e fatto altri 4 buchi nel pezzo di metallo, ho montato provvisoriamente il rubinetto e ho appoggiato il metallo sul legno. Badando che il rubinetto sbucasse al centro del pezzo marcato x, ho segnato col pennarello la posizione dei 4 buchi.

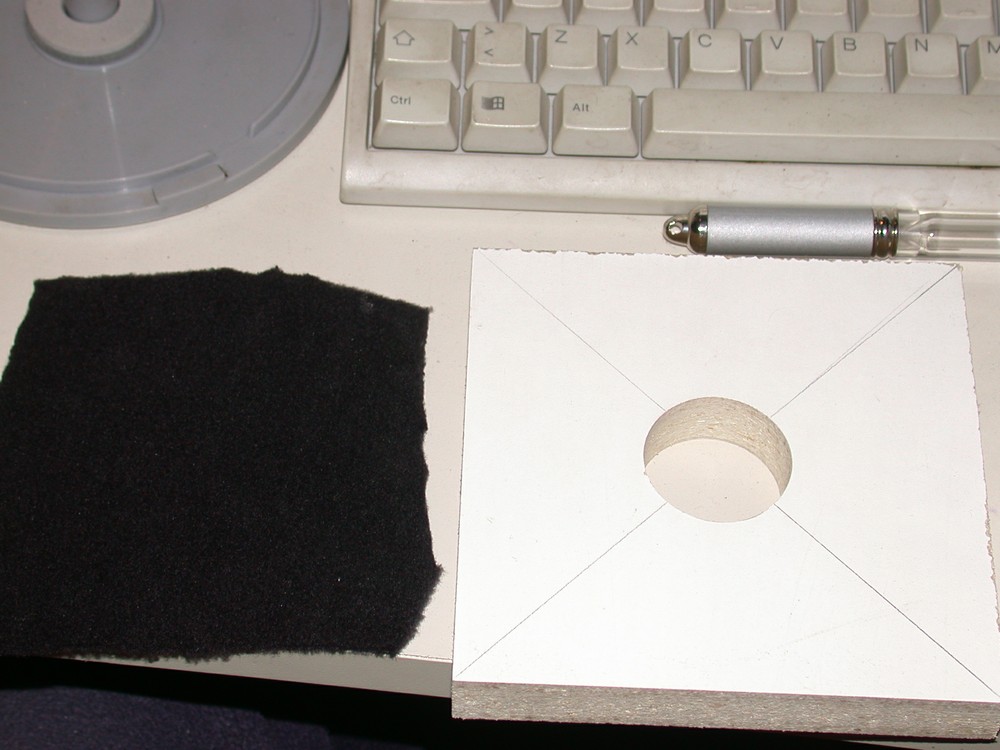

Quindi ho fatto i buchi con i relativi (inutili) svasi. A dx il primo pezzo di pile, da incollare (ovviamente) sul lato esterno.



Per farlo ho usato il vinavil, la colla preferita dai falegnami. Ho usato un pennello per stenderla uniformemente (quasi) su tutta la superficie interessata.

Stessa cosa sui lati interni del tubo a sezione quadrata. Ho anche avvitato il supporto per il rubinetto.


Non resta che fare il foro a forma di stella al centro e tagliare il pile in eccesso col cutter.



Ho usato il cilindro di cartavetrata per rifilare il pile all'interno del tubo, il risultato e' quello visibile a sx. A dx una prova: tutto combacia.


Qui ho scelto una vite abbastanza grossa, considerato lo sforzo che deve fare quando la pressione e' alta e si vuole inserire il connettore. E' lunga quanto basta per fare presa senza trapassare il frontale del mobile. Il buco dev'essere perpendicolare, almeno sull'asse che ci interessa.


Ho marcato i due spigoli perche' solo in quella posizione i buchi combaceranno di nuovo. Ho marcato anche sul retro del frontale i 4 buchi che dovro' fare, usando sempre il trapano.


Girando l'optional svasatore sulla punta ho un fermo che mi impedisce di trapassare il frontale del mobile. Per sicurezza ho anche spuntato le 4 viti che usero', tanto il buco e' gia' fatto.


I 3 buchi - prese d'aria. Anche questi foderati di pile, inizialmente non pensavo che sarebbero diventati 3 filtri. Anche il foro quadrato e' rivestito.



Il manometro l'ho assemblato cosi', anche se in ferramenta avevo preso il femmina-femmina non ho voluto mettere questo trenino inutile, ho messo una guarnizione di carta.




Una volta che tutti i buchi sono stati fatti, ho ritagliato un pezzetto di pile grande come tutto il frontale del mobile e l'ho incollato. Tagliando a stella il buco del manometro, e' stato sufficiente smontarlo e infilare la plastica dall'esterno per ottenere un risultato perfetto. Una volta rimontato ho rimesso la plastica trasparente e ho fissato tutto da dietro col vinavil. Era talmente preciso che non c'era bisogno di colla ma ho voluto metterla nell'eventualita' di un contatto fortuito. Ho costruito una cornice usando gli stessi profilati di alluminio che ho usato per il supporto delle lampade per lo scaricabatterie. Da vicino si vede che non e' preciso ma lui sta' per terra e fa la sua figura. All'inizio volevo farla anche per l'interruttore.

Montando il compressore in maniera diversa e' possibile usarlo tenendolo inpiedi. Questo lo renderebbe facilmente collocabile dietro una porta o contro una parete, porterebbe via meno spazio. Presto pubblichero' anche le foto dell'interno (che ho scrodato di fare), ma gia' si capisce tutto: la bombola e' fissata nella parte posteriore con una sola vite sul fondo, questo le impedisce di scorrere avanti e indietro. Sul davanti e' tenuta in asse dall'incastro del pressostato sul frontale. Il compressore e' sulla destra, ha i tre fori di entrata dell'aria davanti in basso e la ventola dietro in alto, credo che sia ben raffreddato anche per un uso continuo. C'e' un piccolissimo trasformatore che alimenta costantemente il led verde e, attraverso il pressostato, il led rosso e la ventola.


Componenti (pagina 1).
Cenni sull'assemblaggio (pagina 2).
Curiosita' (pagina 4).
Prima di mettersi al lavoro sul compressore e' necessario leggere le avvertenze.
